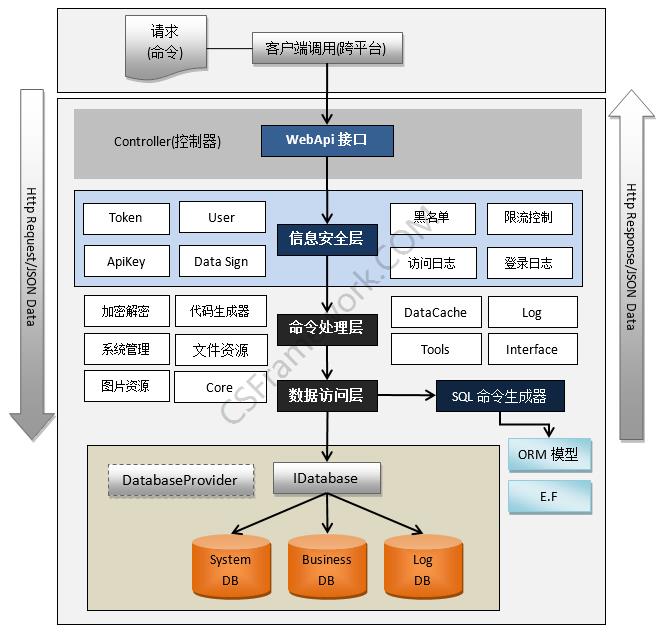

CSFramework.WebAPI 后端框架系统架构图

CSFramework.WebAPI 后端框架系统架构图|C/S开发框架

CSFramework.WebApi 封装多个通用功能，为搭建Web服务端软件提供强大的技术支持。

CSFramework.WebAPI 后端框架系统架构图|C/S开发框架

客户端请求以命令形式传递到服务端的API接口，命令也就是请求的数据包，包含有请求编号、数据签名以及提交的业务数据。服务端接收到请求，首先要进行数据格式分析以及安全检查，比如数据签名、用户令牌或用户账号信息等。检查通过后，系统自动将请求传递到命令处理处理程序，系统将拒绝非法请求，抛出异常或返回错误回应信息给客户端。

CSFramework.WebAPI 后端框架系统架构图|C/S开发框架

命令处理层即业务逻辑层，主要负责数据校验和提取业务数据，将Request的数据（JSON或XML）文本内容转换为实体对象，最后传递到数据访问层提交到数据库。

CSFramework.WebAPI 后端框架系统架构图|C/S开发框架

数据访问层是整个逻辑处理的最后一个流程，负责将数据模型持久化到数据库。数据层使用开发框架内置的数据更新机制，根据表结构模型自动生成SQL脚本，无论是提交单条或批量数据，无需手工编写SQL脚本，系统自动实现数据的持久化。框架支持其他数据模型，如Entity Framework等。

技术归集

用户请求(UserRequest)、服务端响应(Response)、WebApi安全体系、控制器(ApiController)、命令层（Command）、自动提交数据、SQL命令生成器、多数据库支持。

CSFramework.WebAPI 后端框架系统架构图|C/S开发框架
