本文档详细说明了在 XtraCharts 中不同的 轴刻度类型 的使用： 它们的目标、实现和功能，本文档由下列小节组成。

刻度类型概述

刻度类型 是轴的最重要的特征之一。 轴的刻度类型基于相关联的 系列刻度类型，轴的刻度类型是通过下列属性定义的：

SeriesBase.ArgumentScaleType 属性，定义 X 轴 (参数轴)；

SeriesBase.ValueScaleType 属性，定义 Y 轴 (取值轴)。

通常，指定的刻度类型应该适合于图表 数据源 中的下层数据类型。

在 XtraCharts 中可用的三种刻度类型是：

• 数值
• 日期时间
• 性质

注意，对于 SeriesBase.ValueScaleType 属性，只能为它指派 ScaleType.Numerical (数值) 或 ScaleType.DateTime (日期时间) 刻度类型，因为取值轴 (Y-轴) 不能按照性质刻度被呈现。

在指定了刻度类型之后，就可以访问它的特定选项，例如以适合于选中刻度类型的方式来设置 轴标签 文本的格式。

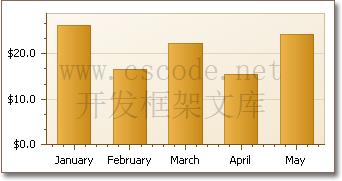

下面的插图展示了一个图表的外观，它的 X 轴是 日期时间 刻度类型 (格式： 只显示月份)，并且 Y 轴是 数值 刻度类型 (格式： 货币格式)。

在本文档下面的小节中描述了可用的刻度类型、它们的目标和功能。

数值刻度类型

当 SeriesBase.ArgumentScaleType 或 SeriesBase.ValueScaleType 属性值被设置为 ScaleType.Numerical 时，数值 刻度类型就被指派到对应的 (X 或 Y) 轴。

数值刻度类型把系列点的取值或参数呈现为轴上的数值取值。 因为 XtraCharts 把这些取值作为数值处理，因此可以对它们执行特殊的操作，否则就是不可能的。

也要注意，在默认情况下为 SeriesBase.ValueScaleType 属性指派了数值刻度类型。 这样，在处理日期时间取值时，应该把此属性人工设置为 日期时间 刻度类型。

当指定了数值刻度类型时，AxisBase.NumericOptions 属性就变得可用。 在设计时刻，在选中所需的轴之后，就可以在 属性 窗口中找到此属性。

它被用于访问下面的两个属性：

• NumericOptions.Format 属性，确定在轴标签中数值数据的显示格式 (例如 100、1.00E+002、100 %、$100 等)。 注意，实际的格式由 NumericOptions.Format 属性确定，并依赖于用户计算机的区域设置 (例如表示小数点、百分数、货币的符号等)。

• NumericOptions.Precision 属性，确定数值的小数位数。

要了解 NumericOptions.Format 属性的可用格式的完整说明，请参阅 NumericFormat 枚举的说明。

数值刻度类型的另一项有用的功能，是可以通过 AxisBase.Logarithmic 和 AxisBase.LogarithmicBase 属性，以对数来呈现轴的取值。

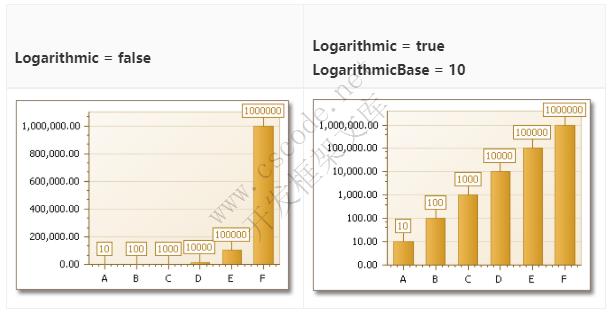

当图表的系列有较大的数据范围时，这些选项是很有用的。 同时，图表的数值轴可以使用等价对数来显示所有数值取值。 举例来说，如果 AxisBase.LogarithmicBase 属性值被设置为 10，在 10 和 1,000,000 之间只有 5 个轴刻度段，这样就可以以更紧凑且清晰的方式来呈现图表的数据。 下面的插图展示了此属性的作用。

注意，如果启用了 AxisBase.Logarithmic 刻度，那么 AxisBase.GridSpacing 属性值就被舍入调整为整数值。

日期时间刻度类型

当 SeriesBase.ArgumentScaleType 或 SeriesBase.ValueScaleType 属性值被设置为 ScaleType.DateTime 时，就意味着 日期时间 刻度类型被指派到对应的 (X 或 Y) 轴。

使用日期时间刻度类型时，可以从轴刻度中去除节假日和周末。 要学习更多相关内容，请参阅 日期时间数据呈现。

性质刻度类型

当 SeriesBase.ArgumentScaleType 属性值被设置为 ScaleType.Qualitative 时，就意味着 性质 刻度类型被指派到对应的 X 轴。

性质刻度类型把系列点的取值在轴上呈现为序数文本取值 (例如 A、B、III、IV)。 由于这种刻度类型只能被指派到 SeriesBase.ArgumentScaleType 属性，因此仅对参数轴 (X 轴) 可用。

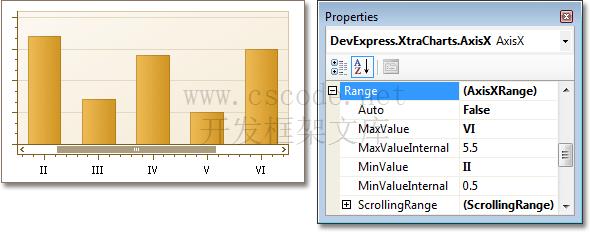

注意，选用性质刻度类型不会阻止使用 轴的可视范围和滚动范围。 但是，在这种情况下应该使用适合于系列的取值，来彻底指定 AxisRange.MinValue 和 AxisRange.MaxValue 属性。 在这种情形中要注意，真正的轴取值会被内部转换为数值取值，从而使内部计算成为可能。 可以通过 AxisRange.MinValueInternal 和 AxisRange.MaxValueInternal 属性，来确定性质取值的内部等价数值。

在多个系列与一个性质轴相关联的情况下，就可能有不同的场景，在下面简要说明了这些场景。

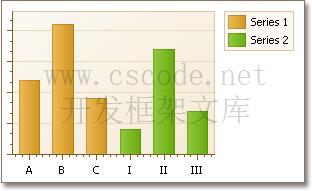

如果这些系列有不同的参数，那么就沿 X 轴接连绘制系列，并且连续地显示轴的取值。 下面的插图展示了这一种情况。

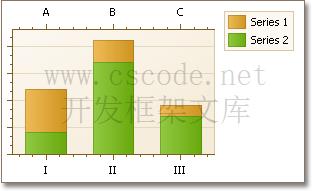

在这种情形中，可能需要使用 辅助轴。 这样，实现结果就可能类似于下面的插图所展示的那样。

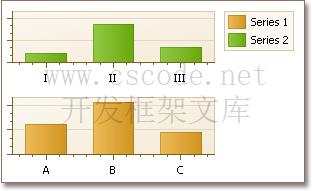

另一种选择是在单独的 窗格 中绘制系列。 下面的插图展示了这样选择的结果。

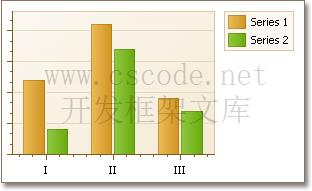

如果与同一个轴相关联的不同系列的字符串参数是一致的，那么就同时在相同的轴取值上绘制系列，如同下图所展示的那样。

此外，仍然可以使用 辅助轴 和附加的 窗格。

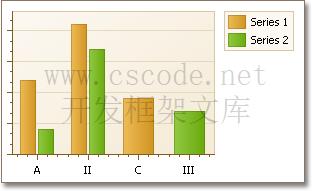

在下面的插图中显示了上述两种情况的组合。
